XLP Laser Probe

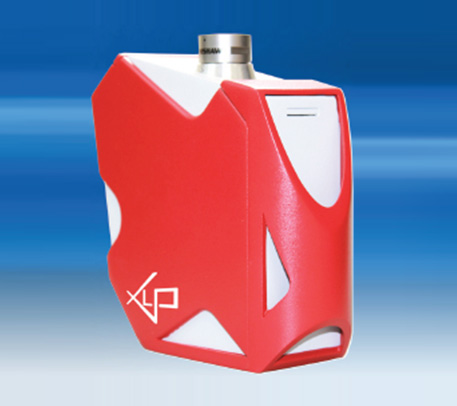

이미지 XLP Laser Probe는 빛에 의한 형상 왜곡 및 Noise 데이터 제거기술 을 탑재하여 다양한 소재, 색상, 반짝이는 제품에 도포 (Spray) 작업 없이 스캔 할 수 있으며, Laser Type 중에 전 세계에서 가장 높은 정밀도를 가진 최신의 Laser Probe 입니다.

xlp laser probe
XLP Laser Probe
  • 제조사: 미국 CyberOptics
  • Laser Probe 종류 : 250, 500, 1000
  • Accuracy: 0.006mm ~ 0.024mm
  • Repeatability: 0.006mm ~ 0.024mm
제품 특징
  • 빛에 의한 형상 왜곡 및 Noise 데이터 제거 기술을 탑재
  • 다양한 소재, 색상, 반짝이는 제품에 도포(Spray) 작업 없이 스캔 할 수 있다.
  • 전 세계에서 가장 높은 정밀도를 가진 최신의 Laser Probe
  • CyberOptics의 Surveyor ZS, DS 시리즈 통합 지원
  • RPS Metrology의 RPS 다관절 스캐너 통합 지원 높은 해상도로 고해상도 점 데이터를 획득하여 부품 또는 객체를 정확하게 3D로 표현합니다.
XLP 250 XLP 500 XLP 1000
Standoff distance
Near 53mm 65mm 125mm
Mid 66mm 95mm 240mm
Far 79mm 125mm 390mm
Depth of Field 26mm 60mm 265mm
Line Length
Near 23mm 40mm 59mm
Mid 25mm 50mm 100mm
Far 29mm 60mm 144mm
Accuracy 6µm 12µm 24µm
Noise 10µm 20µm 40µm
Repeatability 6µm 12µm 24µm
Sample Density (midrange) 19µm 39µm 78µm
Mechanical Interface PH10M or LDI Laser Wrist
Typical Application Small to medium parts Small to large parts Medium to large parts
Sample count 1280 points/line
Sample RATE 100 Hz
128,000 points/sec
Weight (probe only) 500g
Size (h x w x d) 155x145x56mm
Minimum Angle of Incidence 25 degrees
Laser Power Output 8mW (class 2M)
Laser Wavelength 658 nm
Permissible Ambient Light
(fluorescent light)		 10,000lx
Operating Temperature 0℃ to 45℃
Storage Temperature -20℃ to 70℃
Supply 11-30VDC, 24V, 500mA
IEEE 802.3af class2, Power over Ethernet
Trigger RS422
